玻璃上片切割一体机" textvalue="新型上片切割一体机带打标签" style="text-decoration: underline; color: rgb(0, 0, 0); font-size: 16px; font-family: arial, helvetica, sans-serif;">新型上片切割一体机带打标签

新款自动上片输送自动切割一体机（zhuanli产品）

一、设备工作区域面积：4500mm×3200 mm×900 mm 注：可根据客户的特殊要求，进行定制开发。

二、简介说明：

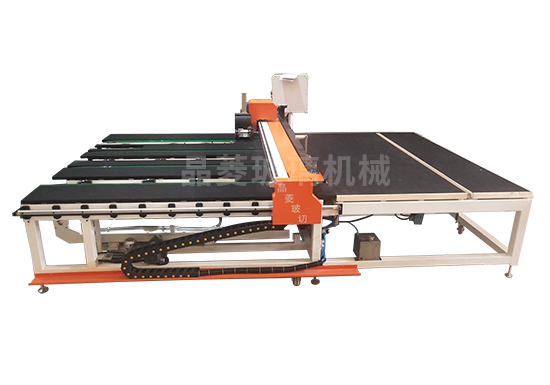

本机属实用新型玻璃上片切割一体机，特点是：整机可连体在车间移动，切割功能+上片功能联合在一个机台上面，外加连接气浮掰片台。由升降机、翻转大臂、翻转大臂轴、翻转小臂、小臂驱动轴、主、副连杆、吸盘组件和限位开关构成的玻璃自动上片机构；由上片臂、切割横梁、输送平台组成的切割上片工作台工作台，在机架前后侧有纵移导轨和齿条，侧力板上安装有主传动轮、伺服电机、显示器、电控柜，两侧力板间固有切割机横梁，上有轴心式滑轨、SBR型导轨、通轴、横移齿条和切割刀头自动切割机构。该机集合多功能为一体，省人省钱占地小，适合中小型玻璃加工企业使用。

产品特点：

1）一台设备功能能顶3台设备（上片机+切割机+掰片台）

2）花少钱做多事，小空间，做大事

3）设计精湛，高效节能。节电40%

4）高端配置，故障率低

功能：上片、切割（直线、异型）

三、设备性能及工作原理：

将玻璃放在指定位置，给出取片信号后，取片吸盘自动翻起并将玻璃吸附后放置在切割台上，切割机自动校正玻璃定位。

整个工作过程有PLC自动控制或手动控制均（jun1）可完成，手动方式主要在设备调整和维修时使用，每个动作可单独完成，也可用来进行正常工作。给出取片信号（人工、自动均可）后，翻转系统工作，电机驱动机械反转机构使吸盘臂翻起，并达到和玻璃一样的倾斜角度时翻转停止，前移电机使吸盘移动，顶部吸盘旁的检测开关接触到玻璃时，前移电机停止。此时真空系统工作，吸盘开始吸附玻璃，当真空压力开关达到设定压力时，真空泵停止，吸盘的伸缩连杆机构通过电机驱动把玻璃提升起来，在此工位约停数秒后，确保单片玻璃吸起，电机驱动机械翻转机构使玻璃反转至切割台面，伸缩连杆机构使吸盘与玻璃同时降落，吸盘吹压缩空气快速释放玻璃，传动机构停止，回归平整原位。切割机自动校正玻璃定位后进行切割，切割完成后切割平台输送带浮起把玻璃移动至掰片台进行掰片，上片臂在接收到玻璃移出切割台面的信号后再自动升起进行玻璃取片。

技术参数：

1）、上片尺寸范围：MAX上片尺寸：2440*2000mm

2）、上片厚度：3~19mm。

3）、上片周期：40-60秒

4）、传输速度：0~40m/min（可调）

5）、MAX吸片深度：700mm

6）、MAX上片附荷：1000KG

7）、单侧上片臂数量：3个臂。

8）、单臂吸盘数：三个。

9）、上片翻转臂：单翻

10）、上片工位：单工位

11）、电源/功率：380V/50HZ

12）、安装功率：约3.5KW

13）、压缩空气：0.5~0.8Mpa

14）、真空压力：-70~90Kpa

机械配置：

1) 、翻转链轮链条：特制高精度加强形。

2) 、真空吸盘：进口丁青胶材质（双吸附结构）

3）、传输/翻转电机：台邦电机

4）、真空泵：中外合资PUJIANG

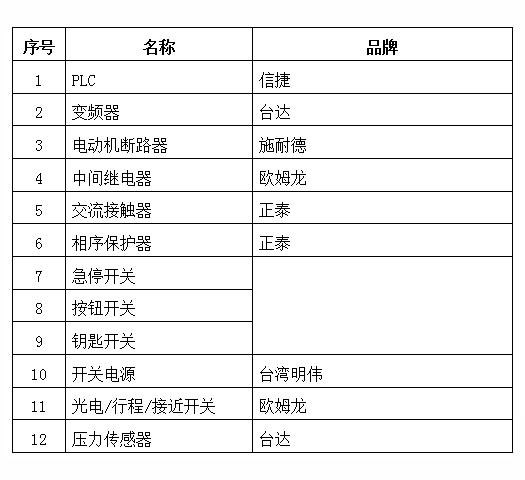

电器原件
