2620自動數控玻璃切割上片流水線

該切割線是由自動智能上片機、切割機、氣浮分片台三部分組成。CNC全自動控製整條線的運行，上片機自動取玻璃下來傳送到切割機上，切割機自動切割輸入好的玻璃尺寸，又自動將切割好的玻璃傳輸到掰氣浮分片台上，人工輔助進行分片，單片玻璃切割過程結束。工作可靠，性能穩定，適用性強，工作效率高。注：可根據客戶的特殊要求，進行定製開發。

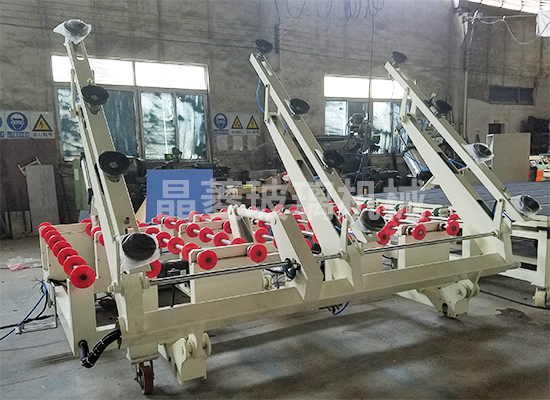

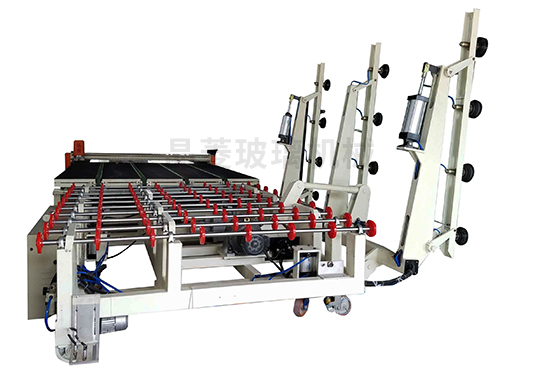

一、全自動玻璃上片機

設備性能及工作原理：

主要用於玻璃的自動取片。將玻璃放在指定位置，給出取片信號後，取片吸盤自動翻起並將玻璃吸附後放置在取片台傳送輥道上，自動將玻璃輸送到切割機主機上。

主要由機架、吸盤翻轉取片機構、吸盤取片移動機構、輸送輥道和電控櫃等組成。

整個工作過程有PLC自動控製或手動控製均可完成，手動方式主要在設備調整和維修時使用，每個動作可單獨完成，也可用來進行正常工作。給出取片信號（人工、自動均可）後，翻轉係統工作，電機驅動機械反轉機構使吸盤臂翻起，並達到和玻璃一樣的傾斜角度時翻轉停止，前移電機使吸盤移動，頂部吸盤旁的檢測開關接觸到玻璃時，前移電機停止。此時真空係統工作，吸盤開始吸附玻璃，當真空壓力開關達到設定壓力時，真空泵停止，吸盤的伸縮連杆機構通過電機驅動把玻璃提升起來，在此工位約停數秒後，確保單片玻璃吸起，電機驅動機械翻轉機構使玻璃反轉至傳輸台麵，伸縮連杆機構使吸盤與玻璃同時降落，吸盤吹壓縮空氣快速釋放玻璃，傳動機構啟動將玻璃片送到上片機前端至信號點停止。接著整個機架移動自動找到零位後停止，等待切割台發出信號，便可與切割台同速將玻璃片送至切割台上，玻璃送出後自動循環上片程序工作，此機台可根據所需玻璃厚度任意選定工位取片。

注：上片機取玻璃數量可以自動控製，即切割前輸入切割玻璃數量，切割完成後人工手動操作上片機才可繼續取片，避免因人為因素誤切割玻璃。

技術參數：

1）上片尺寸範圍：上片尺寸：25000*2500mm

2）上片厚度：3~19mm。

3）上片周期：40-60秒

4）傳輸速度：0~40m/min（可調）

5）吸片深度：700mm

6）上片附荷：1000KG

7）單側上片臂數量：3個臂。

8）單臂吸盤數：三個。

9）上片翻轉臂：單翻

10）上片工位：單工位

11）電源/功率：380V/50HZ

12）安裝功率：約8KW

13）壓縮空氣：0.5~0.8Mpa

14）真空壓力：-70~90Kpa

機械配置：

1)、翻轉鏈輪鏈條：特製高精度加強形。

2)、傳輸滾輪：進口PU材質。

3）、真空吸盤：進口丁青膠材質（雙吸附結構）

4）、傳輸/翻轉電機：台邦電機

5）、真空泵：中外合資PUJIANG

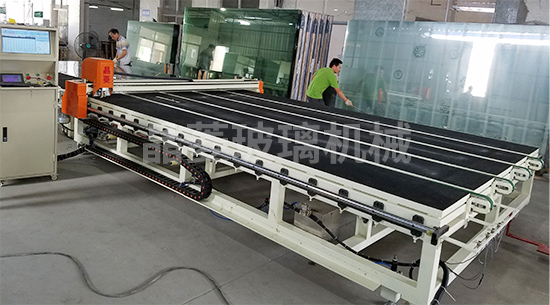

二、全自動玻璃切割機

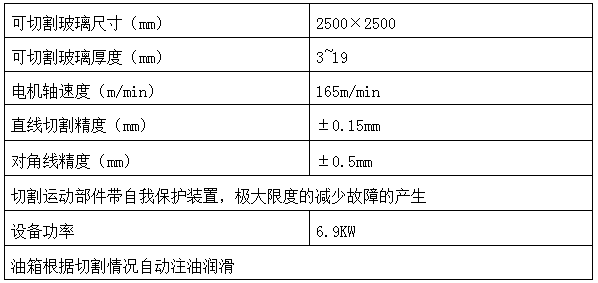

1)設備參數：

切割厚度∶3～19mm

切割精度∶≤±0.15mm

切割速度∶0~165米/分.（可調）

台麵高度：900±30mm

可切割極限尺寸：2500*2500mm

傳動係統：X、Y、Z軸采用伺服電機及研磨級別齒條裝置。

切割刀座∶固定刀頭結構360度旋轉(刀頭機械保險裝置，國產切割機獨家使用此技術),可切割任何形狀的玻璃，日本SMC比例閥自動控製刀頭切割壓力。

供油方式：自動注油裝置。

輸送裝置：同步帶自動傳輸裝置。

定位裝置：光電掃描定位係統。

2）機械部分

主要軸承：日本NSK

台板：采用高密度板防水。（平整度≤±0.20mm/m）.

齒條：日本KHK

刀輪/輪夾：德國玻勒品牌。

台麵：進口工業毛氈。

輸送裝置：帶自動感應傳輸裝置（多條同步帶自動傳輸及行程開關感應，達到自動傳輸。減少人員的工作量）

3）電氣部份

切割機通訊電纜線全部采用德國和柔高柔性屏蔽電纜，杜絕了以往國產電纜線容易出問題缺點。采用工業電腦直接進行控製,微軟視窗界麵。

電壓：380V/50HZ。設備帶變壓裝置。

安裝功率：6.9KW。

伺服係統：進口日本安川伺服電機。

變頻器：台達。

電氣元件：施耐德電器。

主要氣動原件：SMC。

4）軟件

專業配套Ncstudio係列控製係統（在WINDOWS操作界麵下使用）。

帶上百種切割圖庫，方便切割任意形狀的玻璃，AUTO  CAD繪圖軟件配套兼容。

具有自動修正功能。確保切割精度。

切割路徑選擇功能。確保達到更好的切割速度。

操作輸入：鍵盤與鼠標。中/英文對話界麵。

具有異形切割刀壓自動調解功能，確保切割效果。

詳細配置
